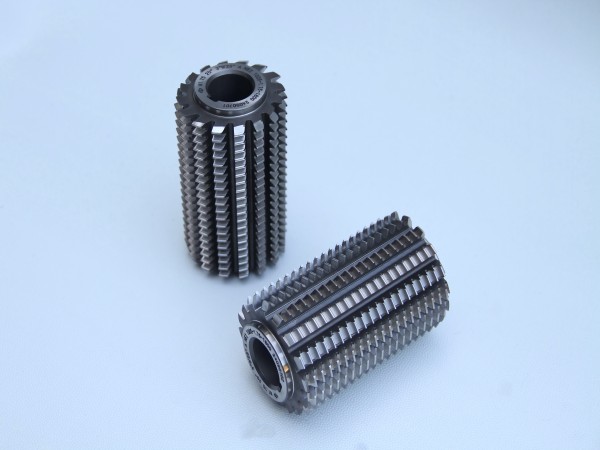

模數范圍：m0.5 ～ m12
刀具標準：DIN 3968、ANSI B94.7、JIS B4354、GB/T 6084
精度等級：AA、A
刀齒齒形：全切、凸角、倒角、全圓弧齒頂、修形等
變模數變壓力角滾刀使用方法
一、安裝角（刀架轉角）SA
變模數變壓力角設計滾刀的安裝角SA，應與滾刀的螺旋升角λ和齒輪設計節(jié)圓螺旋角βj
（不是原齒輪分度圓螺旋角βf）的大小和方向相適應。
⑴ 滾刀的旋向與齒輪的旋向相同時： SA = βj
- λ
⑵ 滾刀的旋向與齒輪的旋向相異時： SA = βj
+ λ
二、差動掛輪
⑴ 使用機械式滾齒機加工時，差動掛輪按原齒輪參數計算。
⑵ 使用數控滾齒機加工時，滾齒機計算機輸入的被加工齒輪參數和滾刀參數，必須是法向模數按輸入 變后法向模數（滾刀模數）、變后法向壓力角（滾刀壓力角）和齒輪設計節(jié)圓螺旋角βj，其余參數不變。 如果齒輪參數和滾刀參數可以分別單獨輸入，齒輪參數輸入按原齒輪參數；滾刀參數輸入按變后法向模數（滾刀模數）、變后法向壓力角（滾刀壓力角），其余參數不變。
